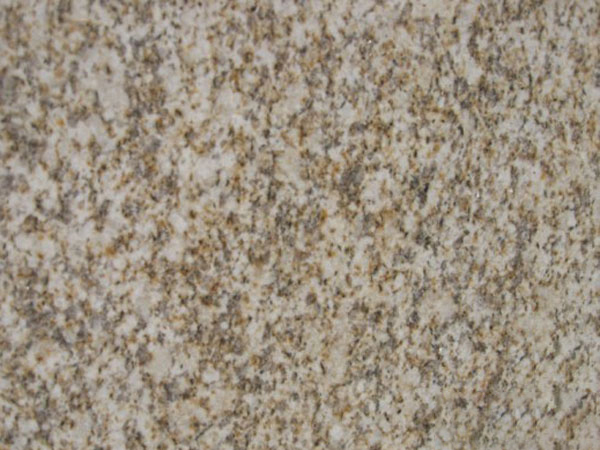

山东黄金麻石材的耐腐蚀性能较好，但并非完全免疫于腐蚀，以下是其耐腐蚀性能的具体表现：
       抗酸碱性
       耐酸性能：山东黄金麻在酸性环境中的耐腐蚀性能相对较弱。尽管石英具有极强的抗酸性，但长石和云母在酸性条件下容易溶解，导致石材表面出现腐蚀坑洞。实验数据显示，在pH值为2的强酸溶液中浸泡24小时后，山东黄金麻表面失重率约为0.5%-1.0%，且表面光泽度显著下降。
       耐碱性能：山东黄金麻在碱性环境中的耐腐蚀性能较好。石英和长石的抗碱性较强，不易发生化学反应。然而，长期暴露在高浓度碱性环境中，石材的微观结构可能受到破坏，导致表面粉化或剥落。实验表明，在pH值为12的强碱溶液中浸泡24小时后，山东黄金麻表面失重率约为0.2%-0.5%，且表面出现轻微粉化现象。
       抗盐蚀性
       山东黄金麻的密实结构使其在抗盐蚀性方面表现较好，但在海洋环境或冬季使用融雪剂的地区，仍需注意防护。

       防潮性能
       山东黄金麻的吸水率低（通常在0.1%至0.3%之间），在潮湿环境中不易吸水膨胀，适合用于浴室、厨房等潮湿区域。
       防污性能
       经过适当的表面处理（如涂刷防护剂），山东黄金麻的防污性能可以得到显著提升。
       维护建议
       防护处理：在使用过程中进行适当的表面防护处理，如涂刷防护剂可以减少水分和污染物的渗透，延长石材的使用寿命。
       定期清洁与维护：定期进行清洁和维护，使用中性清洁剂，避免使用强酸或强碱清洁剂，以免对石材表面造成损害。
       综上所述，山东黄金麻石材具有良好的耐腐蚀性能，但在强酸或强碱环境下，其表面仍可能出现轻微的腐蚀或褪色现象。因此，在这些特殊环境下使用时，建议采取防护措施，如使用耐酸涂层或防护剂，以增强其耐腐蚀性能和使用寿命。
